Рекомендации по подбору лотков Стандарт

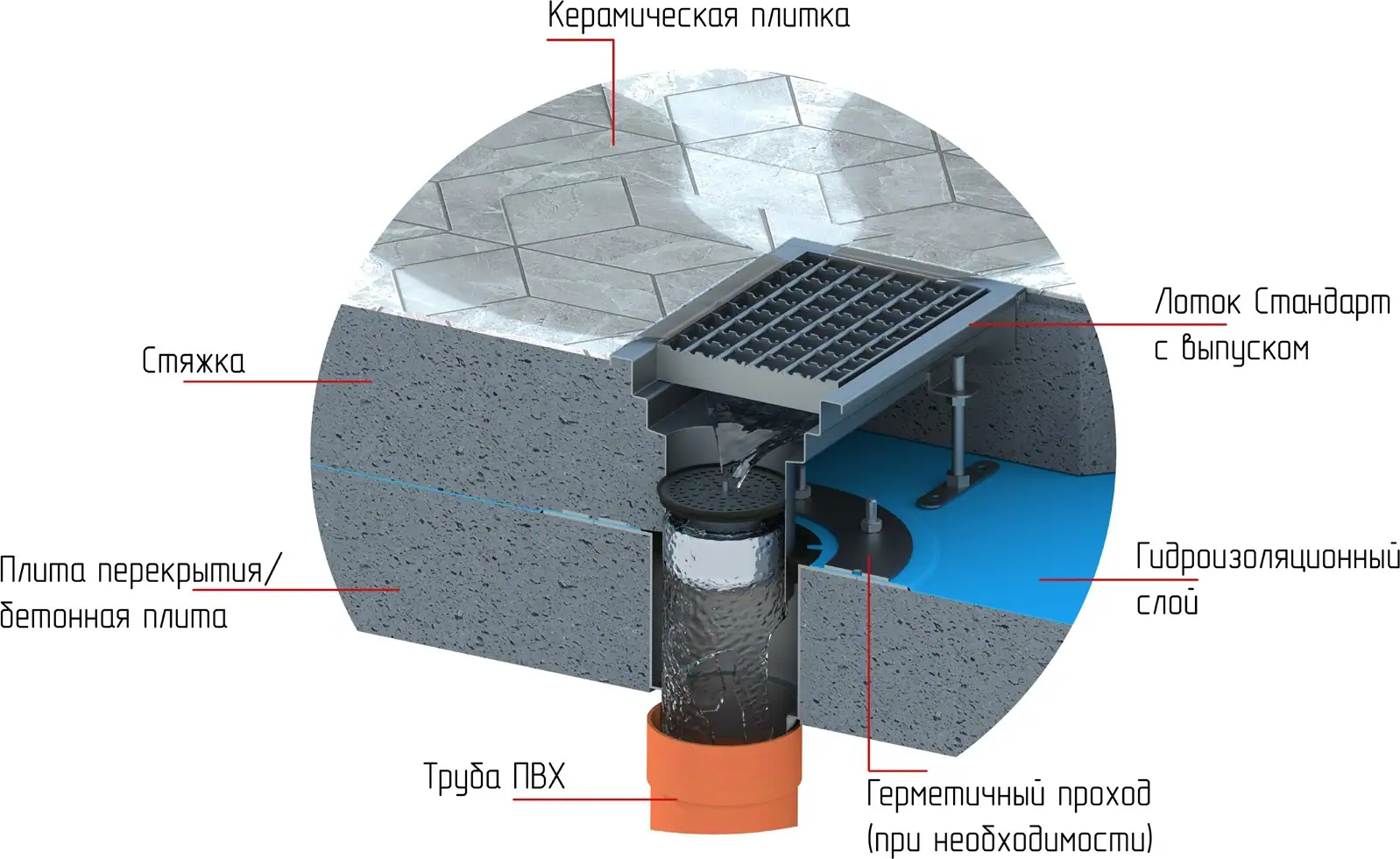

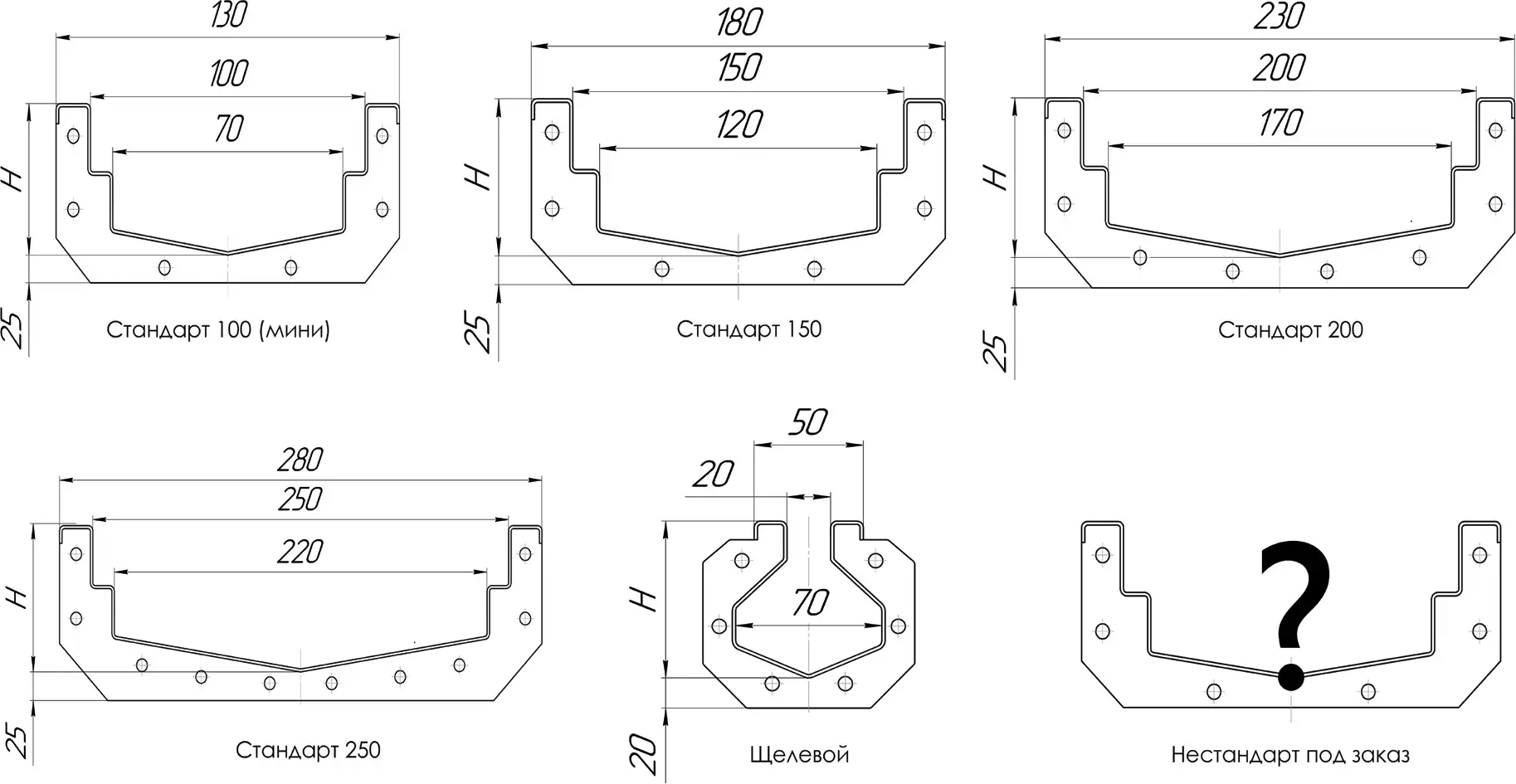

1. Подбор типа сечения лотка

2. Подбор типа кромки

Тип	Изображение	Схема	Наименование	Назначение
По умолчанию			стандарт	кафельные, бетонные или с покрытием из эпоксидных смол полы
А			пристенный	кафельные, бетонные или с покрытием из эпоксидных смол полы с расположением линии лотка около стены
В			с фланцем	кафельный пол
С			для виниловых полов	виниловый пол

ПРИМЕЧЕНИЕ! По умолчанию в лотках применяется кромка типа “стандарт”, для выбора другого типа кромки к артикулу лотка необходимо добавить порядковое обозначение необходимого типа (A/B/C).

3. Подбор заполнения кромки:

Изображение	Схема	Наименование
		базовая кромка, L15
		базовая кромка усиленная с помощью полимерного материала - обеспечивает дополнительное усиление при больших нагрузках движения транспорта; данное решение упрощает монтаж лотков, M125
		базовая кромка усиленная трубой - применяется при высоких нагрузках; упрощает монтаж лотков, M125
		базовая кромка усиленная стальным прокатом - применяется при самых высоких нагрузках; упрощает монтаж лотков, С250
		базовая кромка и полка усиленные трубой - применяется при самых нагрузках; упрощает  монтаж лотков, C250

4.Подбор диаметра выпуска (отвода):

Тип лотка	Диаметр отвода, мм	Тип выпуска	Пропускная способность л/с
Стандарт 100 (мини)	108	выпуск из трапа (гидрозатвор)*	5,6
Стандарт 150	108	выпуск из дна лотка (сифон)	2,8
		выпуск из трапа (гидрозатвор)*	5,6
Стандарт 200	108	выпуск из дна лотка (сифон)	2,8
		выпуск из трапа (гидрозатвор)*	5,6
	159	выпуск из дна лотка (сифон)	5,8
		выпуск из трапа (гидрозатвор)*	9,5
Стандарт 250	159	выпуск из дна лотка (сифон)	5,8
		выпуск из трапа (гидрозатвор)*	9,5
	200	выпуск из дна лотка (сифон)	9,6
		выпуск из трапа (гидрозатвор)*	16,5
Щелевой	108	выпуск из трапа (гидрозатвор)*	2,8
	159	выпуск из трапа (гидрозатвор)*	9,5

5. Возможная комплектация лотков:

Сифон – не позволяет канализационному запаху проникать в помещение, обеспечивает максимальную гигиеничность.
Сито – фильтрация крупных частиц.
Мусоросборник – фильтрация крупных частиц с накопительной функцией.
Крышка гидрозатвора - не позволяет канализационному запаху проникать в помещение. Пескосборник - фильтрация воды от песка

Комплектация лотков Стандарт с сифоном может включать:		Комплектация лотков Стандарт с гидрозатвором может включать:
Рисунок	Наименование	Рисунок	Наименование
	Мусоросборник		Мусоросборник
	Сито		Гидрозатвор
	Сифон		Сито
	Пескосборник

6. Подбор решетки

Необходимо определиться с классом нагрузки решетки и ее типом. Возможно изготовление усиленных решеток любого типа по индивидуальному заказу, но для оптимального выбора цена/ нагрузка рекомендуется воспользоваться таблицей:

КЛАССИФИКАЦИЯ НАГРУЗОК (СОГЛАСНО EN1523 EN 124)

Класс нагрузки	Нагрузка распределенная	Примеры нагрузки
H1	до 150 кг	Эксплутационные кровли, малонагруженные и пешеходные зоны
K3	до 350 кг	Интсесивные пешеходные зоны с передвижением тележек
L15	до 1,5 т	Пешеходные зоны с передвижением тележек и рохлей без проезда погрузчика
M125	до 12,5 т	Пешеходные зоны с передвижением тележек, внутрицехового транспорта и автопогрузчика
C250	до 25 т	Промышленные зоны с проездом погрузчиков и грузового транспорта

Тип решетки и поверхности/ Тип лотка	Ячеистая решетка		Ребристая решетка		Перфорированная решетка (круг, квадрат, волна, дождь)	Плитная/Рифленая решетка
	Антискольжение	Обычная	Антискольжение	Обычная	Обычная	Антискольжение
Лоток Стандарт 100 (с решеткой 100 мм)	L15,M125		L15		L15,M125,С250	L15,M125,С250
Лоток Стандарт 150 (с решеткой 150 мм)	L15,M125		L15		L15,M125,С250	L15,M125,С250
Лоток Стандарт 200 (с решеткой 200 мм)	L15		L15		L15,M125	L15,M125
Лоток Стандарт 250 (с решеткой 250 мм)	L15		L15		L15	L15

Рекомендации по монтажу

1. Произвести сортировку лотков по типоразмерам.

2. Выложить лотки на ровную поверхность согласно схеме раскладки.

3. Проверить геометрические параметры лотков (длина , ширина, высота, градусы углов и т.д.).
4. Выставить высоту лотков в соответствии с планом по заливке чистого пола с помощью
юстировочных опор.

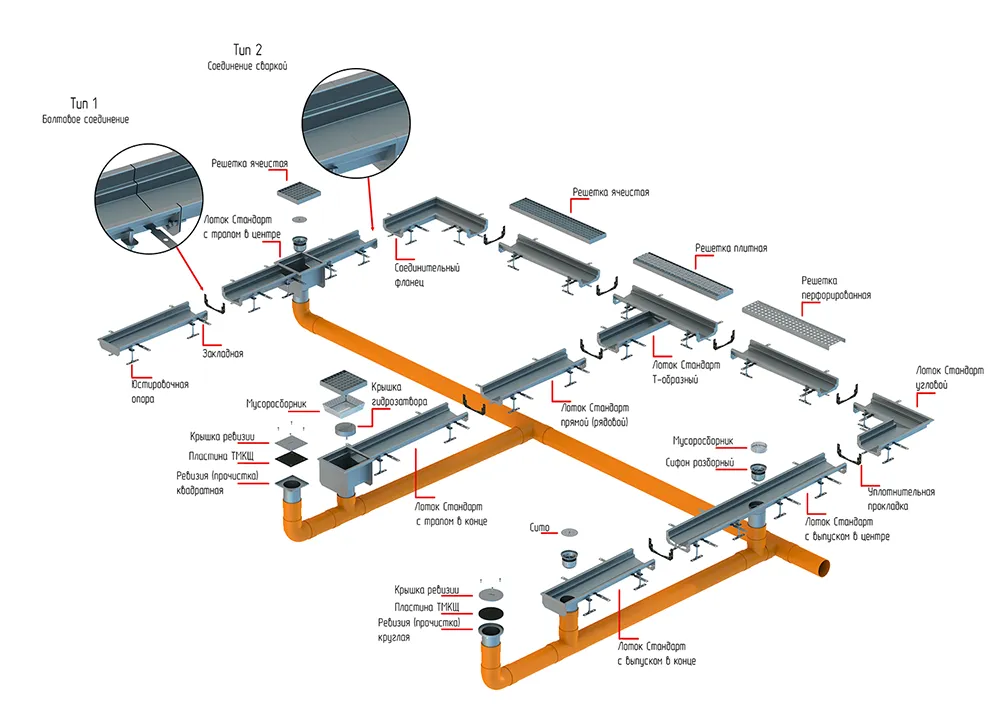

5. Произвести соединение элементов лотка по схеме с помощью фланцевых соединений и
расположить лоток согласно проекту.

6. Во избежание сдвига лотков с установленной позиции закрепить их к основанию, на котором
они расположены.

Варианты крепежа:

• крепление пластин с отверстиями на юстировочных опорах к полу;
• точечная заливка бетоном юстировочных опор;

7. Последовательно, в несколько этапов, с небольшими интервалами, произвести
бетонирование лотка.

8. После набора прочности бетона удалить распорные элементы расположенные внутри лотка.

9. Произвести чистку лотков при необходимости и установить комплектные решетки для лотков в
соответствии со схемой сборки.

Подрезка/укорачивание лотка

Для точного соответствия длины линии лотков техническому заданию необязательно привязываться к стандартным модулям лотка, при заказе возможна подгонка (подрезка) любого модуля лотка для обеспечения длины линии которую невозможно собрать из стандартных модулей.

Обслуживание системы водоотведения из нержавеющей стали

Лотки из нержавеющей стали легко чистятся, как правило, достаточно промыть их теплой водой с мылом или любым чистящим средством, а затем повторно промыть чистой водой.

Предмет внимания	Средство устранения	Инструкция
Обычная чистка	вода с мылом/чистящим средством	Почистить губкой, промыть чистой водой (возможно применение аппаратов высокого давления типа Karcher), протереть насухо
Отпечатки пальцев	вода с мылом или ограническим растворителем (ацетон, спирт и т.п.)	Протереть и промыть чистой водой (возможно применение аппаратов высокого давления типа Karcher), протереть насухо
Следы/ продукты коррозии	оксадиновая кислота. Нанести чистящий раствор и оставить на 15-20 минут, смыть водой. Для окончательной очистки использовать чистящее средство для нержавеющей стали	После чистки промыть чистой водой (возможно применение аппаратов высокого давления типа Karcher). При работе с кислотосодержащими чистящими средствами соблюдать все меры предосторожности!
Следы масляных веществ	органические растворители (ацетон, спирт, трихлорэтилен)	После чистки промыть водой с мылом, повтороно промыть чистой водой (возможно применение аппаратов высокого давления типа Karcher) и просушить
Изменения цвета, устойчивые пятна	чистящее средство (средство для чистки нержавеющей стали)	После чистки промыть чистой водой (возможно применение аппаратов высокого давления типа Karcher),протереть насухо
