Рекомендации по подбору лотков Щелевых

1. Подбор типа кромки:

Тип	Изображение	Схема	Наименование	Назначение
По у м о л ч а н и ю			стандарт	кафельные, бетонные  или с покрытием из эпоксидных смол полы
А			пристенный	кафельные, бетонные или  с покрытием из эпоксидных смол полы с расположением  линии лотка около стены
В			с фланцем	кафельный пол

ПРИМЕЧЕНИЕ! По умолчанию в лотках применяется кромка типа “стандарт”, для выбора другого типа кромки к артикулу лотка необходимо добавить порядковое
обозначение необходимого типа (A/B).

2.Подбор заполениня кромки:

Изображение	Схема	Назначение
		базовая кромка, L15
		базовая кромка усиленная с помощью полимерного материала - обеспечивает  дополнительное усиление при больших нагрузках  движения транспорта; данное решение упрощает  монтаж лотков, М125
		базовая кромка усиленная трубой  - применяется при высоких нагрузках;  упрощает монтаж лотков М125
		базовая кромка усиленная стальным прокатом - применяется при самых высоких нагрузках;  упрощает монтаж лотков C250

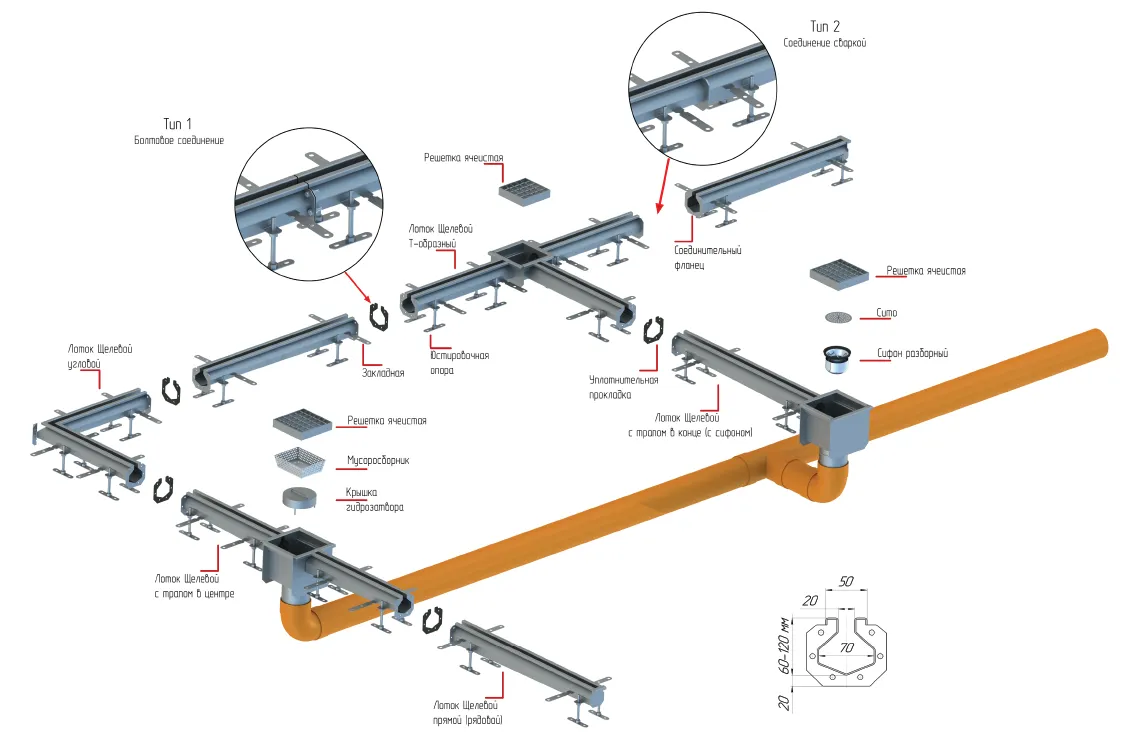

Щелевые лотки так же могут использоваться в качестве комбинированного (дополнительного) варианта с лотками Стандарт, данное решение изготавливается в индивидуальном порядке. Сточным элементом в лотках Щелевых является трап (слив), размер верхней части которого от 200х200мм. Трап комплектуется съемной решеткой для возможности доступа к канализационной трубе и ее прочистки.

3.Подбор отвода (выпуска):

Тип лотка	Диаметр отвода, мм	Тип трапа	Пропускная способность
Щелевой	108	ТВ 230х108 мм*	2,8

* Возможна поставка в комплектации с сифоном вместо гидрозатвора.

4. Возможная комплектация Щелевых лотков:

Гидрозатвор - не позволяет канализационному запаху проникать в помещение. Сифон – не позволяет канализационному запаху проникать в помещение. Сифон – не позволяет канализационному запаху проникать в помещение. Сито – фильтрация крупных частиц.

Комплектация лотков с сифоном может включать:		Комплектация лотков с гидрозатвором может включать:
	Мусоросборник		Мусоросборник
	Сито		Гидрозатвор
	Сифон

5.Подбор решетки для трапов Щелевых лотков:

Необходимо определиться с классом нагрузки решетки и ее типом. Возможно изготовление усиленных решеток любого типа по индивидуальному заказу, но для оптимального выбора цена/нагрузка рекомендуется воспользоваться таблицей:

КЛАССИФИКАЦИЯ НАГРУЗОК (СОГЛАСНО EN1523 EN 124)

Класс нагрузки	Нагрузка распределенная	Примеры нагрузки
H1	до 150 кг	Эксплутационные кровли, малонагруженные и пешеходные зоны
K3	до 350 кг	Интсесивные пешеходные зоны с передвижением тележек
L15	до 1,5 т	Пешеходные зоны с передвижением тележек и рохлей без проезда погрузчика
M125	до 12,5 т	Пешеходные зоны с передвижением тележек, внутрицехового транспорта и автопогрузчика
C250	до 25 т	Промышленные зоны с проездом погрузчиков и грузового транспорта

Тип решетки и поверхности/ Тип лотка	Ячеистая решетка		Ребристая решетка		Перфорированная решетка (круг, квадрат, волна, дождь)	Плитная/ Рифленая решетка
	Антискольжение	Обычная	Антискольжение	Обычная	Обычная	Антискольжение
Лоток Щелевой с трапами ТВ230 или ТВ200	L15,M125		L15		L15,M125,С250	L15,M125,С250
