1. Подбор способа соединения трапа с канализационной трубой:

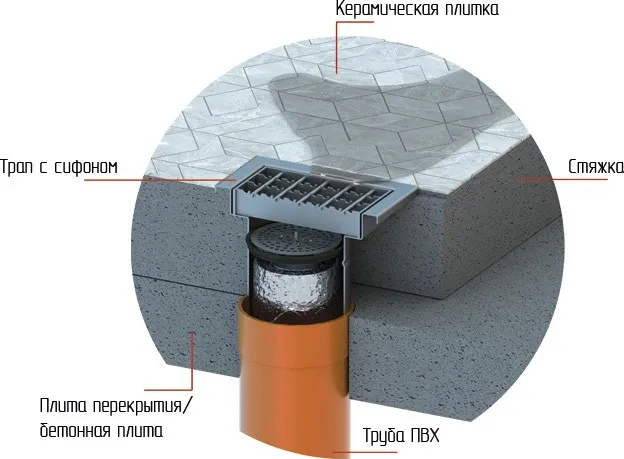

вертикальный выпуск (вертикальные трапы)
горизонтальный выпуск (горизонтальные трапы)
2. Подбор размера выпуска трапа соответствующей требуемой пропускной способности:
Пропускная способность зависит от нескольких факторов: высоты и размера трапа, наличием мусоросборника, типу затвора.
Таблица пропускной способности трапов л/сек.
|
Параметр трапа/ Тип выпуска |
Выпуск, мм | Название трапа | Тип затвора | Размер верхней части трапа, мм | |||||
| 150х150 | 200х200 | 250х250 | 300х300 | 400х400 | 500х500 | ||||
| Пропускная способность, л/сек | |||||||||
| Вертикальный | 50,8 | ТВ | гидрозавтор | - | 1,5 | - | - | - | - |
| ТВ-5 | сифон | - | 2,8 | - | - | - | - | ||
| ТВ-6 | гидрозавтор | - | 1,5 | - | - | - | - | ||
| 108 | ТВ | гидрозатвор | - | 5,6 | 6 | 6,5 | - | - | |
| ТВ-1 | сифон | - | 2,8 | - | - | - | - | ||
| ТВ-2 | сифон | 2,8 | - | - | - | - | - | ||
| ТВ-2 мини | сифон | 2,8 | - | - | - | - | - | ||
| ТВ-3 компакт | гидрозатвор | 1,5 | - | - | - | - | - | ||
| ТВ-4 | сифон | - | 2,8 | - | - | - | - | ||
| ТВ-5 | сифон | - | - | 5,8 | - | - | - | ||
| ТВ-6 | гидрозатвор | - | 5,6 | - | - | - | - | ||
| ТВ-7 | сифон | - | 2,8 | - | - | - | - | ||
| 2-ТВ | сифон | - | 2,8-5,8 | - | - | - | - | ||
| 159 | ТВ | гидрозатвор | - | - | - | 9,5 | 10 | 10,5 | |
| ТВ-1 | сифон | - | 5,8 | - | - | - | - | ||
| ТВ-4 | сифон | - | - | 5,8 | - | - | - | ||
| ТВ-5 | сифон | - | - | - | 9,6 | - | - | ||
| ТВ-6 | гидрозатвор | - | - | 9,5 | - | - | - | ||
| ТВ-7 | сифон | - | - | 5,8 | - | - | - | ||
| 2-ТВ | сифон | - | 5,8 | - | - | - | - | ||
| 200 | ТВ | гидрозавтор | - | - | - | - | - | - | |
| ТВ-1 | сифон | - | - | 9,6 | - | 16,5 | 17 | ||
| ТВ-4 | сифон | - | - | - | 9,6 | - | - | ||
| Горизонтальный | 50,8 | ТГ | гидрозатвор | - | 1,5 | - | - | - | - |
| ТГ-3 | сифон | - | 2,8 | - | - | - | - | ||
| 108 | ТГ | гидрозатвор | - | 5,5 | 5,8 | 6 | - | - | |
| ТГ-1 | сифон | - | 2,8 | - | - | - | - | ||
| ТГ-2 | сифон | 2,8 | - | - | - | - | - | ||
| ТГ-3 | сифон | - | 5,8 | - | - | - | - | ||
| ТГ-4 | сифон | - | 2,8 | - | - | - | - | ||
| 2-ТГ | сифон | - | 2,8-5,8 | - | - | - | - | ||
| 159 | ТГ | гидрозатвор | - | - | - | 9,4 | 9,8 | 10 | |
| ТГ-1 | сифон | - | 5,8 | - | - | - | - | ||
| ТГ-4 | сифон | - | - | 5,8 | - | - | - | ||
| 2-ТГ | сифон | - | 5,8 | - | - | - | - | ||
3. Возможная комплектация лотков:
Сифон – не позволяет канализационному запаху проникать в помещение, обеспечивает
максимальную гигиеничность.
Сито – фильтрация крупных частиц.
Мусоросборник – фильтрация крупных частиц с накопительной функцией.
Крышка гидрозатвора - не позволяет канализационному запаху проникать в помещение.
|
Комплектация трапов с сифоном может включать |
Комплектация трапов с гидрозатвором может включать | ||
| Рисунок | Наименование | Рисунок | Наименование |
|
Мусоросборник |
|
Мусоросборник |
|
Сито |
|
Гидрозатвор |
|
Сифон | ||
4.Подбор решетки:
Необходимо определиться с классом нагрузки решетки и ее типом. Возможно изготовление усиленных решеток любого типа по индивидуальному заказу, но для оптимального выбора цена/нагрузка рекомендуется воспользоваться таблицей:КЛАССИФИКАЦИЯ НАГРУЗОК (СОГЛАСНО EN1523 EN 124)
| Класс нагрузки | Нагрузка распределенная | Примеры нагрузки |
| H1 | до 150 кг | Эксплутационные кровли, малонагруженные и пешеходные зоны |
| K3 | до 350 кг | Интсесивные пешеходные зоны с передвижением тележек |
| L15 | до 1,5 т | Пешеходные зоны с передвижением тележек и рохлей без проезда погрузчика |
| M125 | до 12,5 т | Пешеходные зоны с передвижением тележек, внутрицехового транспорта и автопогрузчика |
| C250 | до 25 т | Промышленные зоны с проездом погрузчиков и грузового транспорта |
| Ячеистая решетка | Ребристая решетка | Перфорированная решетка (круг, квадрат, волна, дождь) | Плитная/ Рифленая решетка | ||
| Антискольжение | Обычная | Антискольжение | Обычная | Обычная | Антискольжение |
| L15,M125 | L15 | L15,M125,С250 | L15,M125,С250 | ||
| L15,M125 | L15 | L15,M125,С250 | L15,M125,С250 | ||
| L15 | L15 | L15,M125 | L15,M125 | ||
| L15 | L15 | L15 | L15 | ||
5.Рекомендации по монтажу:
1. Проверить комплектацию трапа установить трап на ровную поверхность согласно схеме
монтажа.
2. Проверить геометрические параметры трапа (длина , ширина, высота, выпуск и т.д.).
3. Произвести соединение выпуска трапа с раструбным соединением канализационнойтрубы
либо соединить трубы между собой методом сварки.
4. Во избежание сдвига трапа с установленной позиции закрепить их к основанию, на котором
они расположены. Варианты крепежа:
- крепление пластин с отверстиями на юстировочных опорах к полу;
- точечная заливка бетоном трапа;
5. Последовательно, в несколько этапов, с небольшими интервалами, произвести
бетонирование трапа.
6. Произвести чистку трапа при необходимости и установить комплектные решетки.
Облуживание водоотводных трапов из нержавеющей сталиТрапы из нержавеющей стали легко чистятся, как правило, достаточно промыть их теплой водой
с мылом или любым чистящим средством, а затем повторно промыть чистой водой.
| Предмет внимания | Средство устранения | Инструкция |
| Обычная чистка | вода с мылом/чистящим средством | Почистить губкой, промыть чистой водой (возможно применение аппаратов высокого давления типа Karcher), протереть насухо |
| Отпечатки пальцев | вода с мылом или ограническим растворителем (ацетон, спирт и т.п.) | Протереть и промыть чистой водой (возможно применение аппаратов высокого давления типа Karcher), протереть насухо |
| Следы/ продукты коррозии |
оксадиновая кислота. Нанести чистящий раствор и оставить на 15-20 минут, смыть водой. Для окончательной очистки использовать чистящее средство для нержавеющей стали |
После чистки промыть чистой водой (возможно применение аппаратов высокого давления типа Karcher). При работе с кислотосодержащими чистящими средствами соблюдать все меры предосторожности! |
| Следы масляных веществ | органические растворители (ацетон, спирт, трихлорэтилен) | После чистки промыть водой с мылом, повтороно промыть чистой водой (возможно применение аппаратов высокого давления типа Karcher) и просушить |
| Изменения цвета, устойчивые пятна | чистящее средство (средство для чистки нержавеющей стали) | После чистки промыть чистой водой (возможно применение аппаратов высокого давления типа Karcher),протереть насухо |
