Устройство ливневой канализации

Составить план ливневой канализации необходимо на этапе проектирования дома, коммерческого или промышленного объекта. Это позволит правильно рассчитать необходимое количество элементов ливневки и удобно разместить их, согласно особенностям будущего здания и местности. Рассмотрим, чем отличается устройство ливневых канализаций в зависимости от типа, а также расскажем на что обратить внимание при составлении проекта водоотведения.

Для чего нужна ливневая канализация?

Дождевая канализация предназначена для сбора и отведения осадков и грунтовых вод. Обеспечивает эффективный сток жидкости, снижая вероятность образования луж, подтопления подвалов и цокольных этажей. Устанавливают ливневки на открытых территориях в различных местах, чтобы снизить пагубное влияние обильных дождей и снегопадов:

1. Придомовых зонах — защищают земельный участок от заболачиваемости, разрушения фундамента строений, гибели растений, эрозии грунта, образования промоин и провалов;
2. Тротуары и открытые парковки — исключают образование больших луж, препятствующих нормальному движению пешеходов и машин. Правильный монтаж системы сохраняет целостность тротуаров и пешеходных дорожек;
3. Автомобильные дороги, развязки, мосты — обеспечивают безопасное движение автотранспорта во время сильных осадках.

Также монтируют систему ливневой канализации на территориях производственных предприятий, чтобы обеспечить необходимые санитарно-гигиенические нормы и организовать отвод безопасных по составу промышленных стоков.

Типы ливневых канализаций

В зависимости от конструкции и места размещения, различают три типа ливневок:

1. Открытая — самый простой тип ливневки. Представляет собой магистраль из ливнеотводных лотков, расположенных по всей территории участка. В пешеходных зонах оснащена защитными решетками, в местах, где нет постоянного движения пешеходов, остается открытой. Подходит для тротуаров, автомобильных обочин. Сбор воды происходит в сточную яму или коллектор.
2. Закрытая — более сложный вид сточной системы. Предусматривает установку подземного трубопровода. С поверхности сбор жидкостей осуществляется с помощью канализационных трапов и желобов. Используется на территориях частных домовладений, промышленных предприятий. Сбор воды осуществляется в трубопровод, выводится жидкость за пределы участка в централизованные ливневки или на очистные сооружения (стоки промышленных предприятий).
3. Комбинированная — совмещает в себе открытый и закрытый тип ливневой канализации, чаще всего применяется на больших территориях для расширения возможностей открытой ливневки и экономии бюджета. Монтируется в общественных местах или частных домовладениях.

Дождевую канализацию также различают по способу водоотвода — она бывает линейная и точечная. Первая выполнена в виде желобов и имеет более сложную конструкцию, так как размещена практически по всему участку. Точечная монтируется в местах наибольшего скопления жидкости, обычно под крышей, и оборудуется специальными дождеприемниками (трапами).

Из каких основных элементов состоит ливневая канализация?

Стандартный комплект дождевой водосточной системы может содержать следующие элементы:

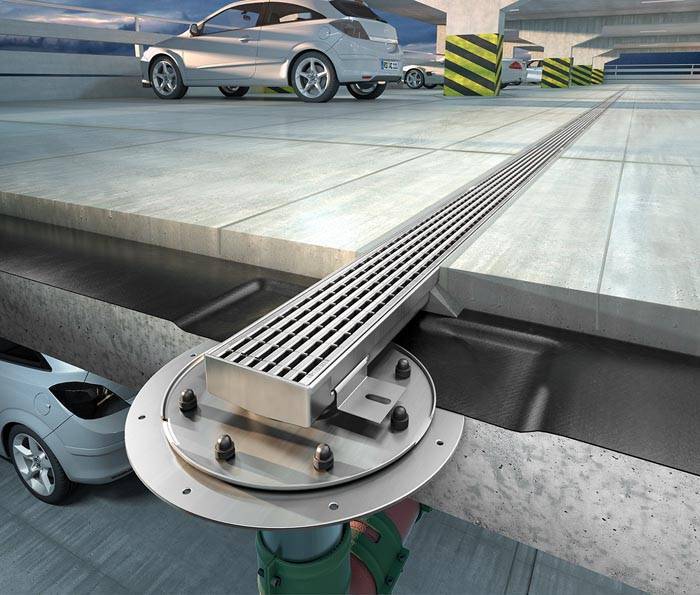

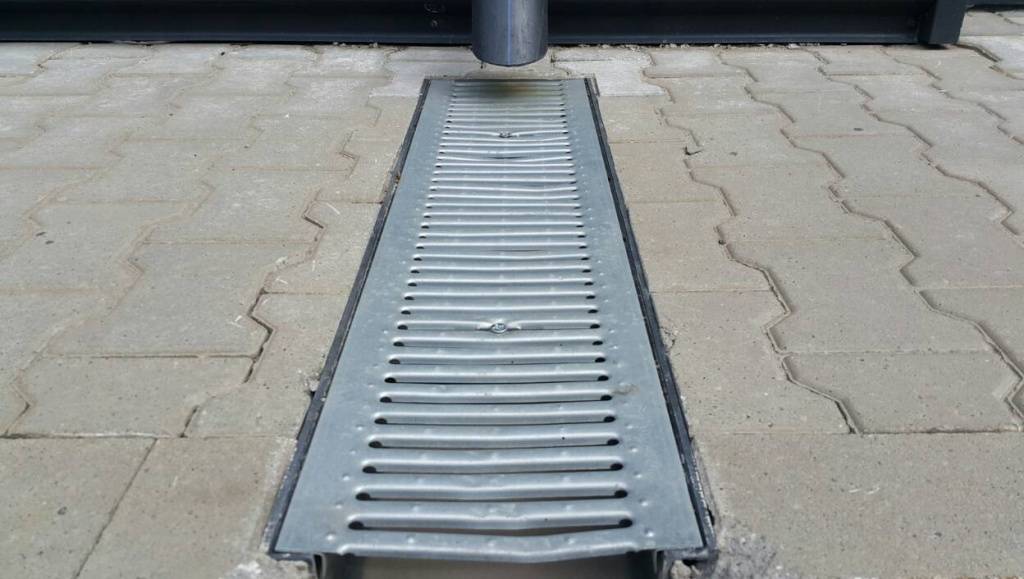

1. Ливнеотводные лотки — представляют собой желоба из нержавеющей стали шириной 162–562 мм, закрытые специальными защитными решетками. Бывают лотки промежуточные и с выпуском. Первые предназначены для транспортировки жидкостей к точке сброса, вторые — для стока в трубопровод или оборудованные резервуары. Лотки с выпуском, в зависимости от вида, могут быть оснащены мусоросборником. Используются в линейных водоотводах;
2. Канализационные трапы — выполнены в виде герметичных воронок. В комплекте есть защитная решетка и мусоросборник. В зависимости от вида имеют ширину 262–562 мм, длину — 500 мм. Подходят для ливневых канализаций точечного типа.

Дополнительно система может быть оборудована подземным трубопроводом, состоящим из ПВХ-труб диаметром не менее 200 мм, а также пескоуловителями и канализационными колодцами. Тип ливневой канализации и количество необходимых элементов определяется специалистами согласно особенностям местности при составлении проекта водоотведения.

Что важно учесть при проектировании дождевой канализации?

При устройстве ливневой канализации необходимо учесть следующее:

• Ландшафтные особенности местности — уклоны, наличие растительности;
• Среднюю норму осадков — если в данном регионе выпадает много снега или часто идут дожди, необходима более сложная ливневка;
• Количество и расположение строений, подземных коммуникаций — разместить ливневку нужно так, чтобы отвести воду от строений и не задеть водо- или газопровод;
• Особенности грунта — на каком расстоянии от поверхности начинается промерзание;
• Размер территории — чем больше площадь для водоотвода, тем сложнее сточные коммуникации.

Исходя из полученных данных проектировщик составляет наиболее эффективную схему ливневой канализации, чтобы организовать быстрое и беспрепятственное отхождение лишней влаги с территории.

Особенности устройства закрытых ливневок

Закрытые ливневки являются самыми сложным в монтаже, рассмотрим этапы их установки:

1. Подготовительные работы — проведение анализа местности и создания проекта канализации. Если на участке уже есть дренажная система, ливневка должна монтироваться выше нее.
2. Выбор материалов и комплектующих — не покупайте для стоков гофрированные трубы, так как они имеют плохую проходимость. Лотки и трапы лучше выбирать из нержавейки — она прочная и устойчивая к образованию коррозии.
3. Подготовка местности — прокопка траншей прямоугольной формы или в виде трапеции с необходимой глубиной и уклоном. Дно ям необходимо обязательно утрамбовать, чтобы в процессе эксплуатации система не просела.
4. Укладка системы — производят монтаж водоотвода, устанавливают колодцы, трубы, лотки, трапы.
5. Проверка ливневки — ливневку заливают водой, проверяют на проходимость и наличие протечек. Если канализация работает исправно, коммуникации засыпают землей.

Ливневки нуждаются в периодическом техническом осмотре. В осенний и весенний периоды систему осматривают на целостность, убирают мусор из водоотводов. Очистку производят ручным или химическим способом с помощью специальных средств, которые растворяют засоры. Также для обслуживания дождевой канализации используют мойки высокого давления.
